Los camiones pesados, los autobuses y las combinaciones de camión y remolque han dependido durante mucho tiempo de los espejos retrovisores de cristal convencionales como su principal medio de visión indirecta. Sin embargo, las configuraciones de vehículos cada vez más complejas, la mayor interacción con los usuarios vulnerables de la vía en entornos urbanos y los requisitos de seguridad más estrictos están acelerando el interés en las alternativas basadas en cámaras.
Un sistema de cámara-monitor para vehículos comerciales, comúnmente abreviado como CMS y a menudo comercializado como un espejo electrónico, utiliza cámaras exteriores y monitores en la cabina para proporcionar al conductor campos de visión que, de otro modo, serían proporcionados por los espejos convencionales. Cuando un sistema de cámara-monitor está debidamente diseñado, instalado y validado, puede ofrecer un campo de visión más amplio y mejorar la visibilidad de la imagen en condiciones de iluminación difíciles.
Los marcos regulatorios en Europa y China ahora proporcionan vías de homologación para las instalaciones de CMS conformes, mientras que otros mercados continúan evaluando las alternativas basadas en cámaras bajo sus respectivos requisitos nacionales. Este artículo examina las limitaciones de los espejos convencionales, las tecnologías detrás de un sistema de cámara-monitor listo para producción y las implicaciones de la adopción de CMS para los fabricantes de vehículos y los operadores de flotas.
Por qué los espejos convencionales todavía tienen limitaciones prácticas

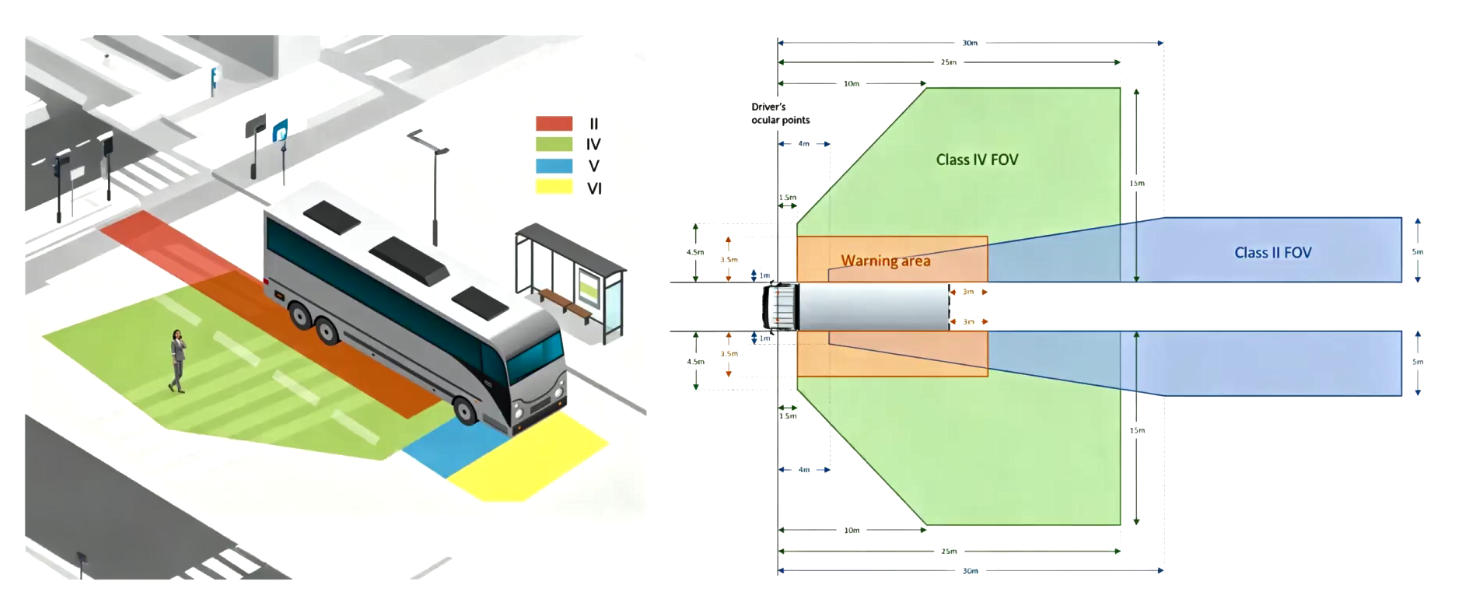

El Reglamento n.º 46 de la ONU define varias clases de dispositivos para la visión indirecta. Cada clase corresponde a un campo de visión prescrito alrededor del vehículo. La Clase II cubre el campo de visión principal hacia atrás, la Clase IV proporciona una vista de gran angular, y las Clases V y VI abordan los campos de visión de proximidad y frontal para los vehículos comerciales aplicables.
Los espejos convencionales pueden cumplir con estos requisitos regulatorios, pero pueden persistir limitaciones prácticas de visibilidad debido al tamaño del espejo, la curvatura, la posición de montaje, la geometría del vehículo y la posición de los ojos del conductor. Los espejos convexos amplían la cobertura, pero hacen que los objetos parezcan más pequeños, lo que puede dificultar el cálculo de la distancia y la velocidad de aproximación. Los conductores también deben dividir su atención entre varios espejos, el parabrisas, el panel de instrumentos y el entorno de tráfico circundante.
Estos desafíos se vuelven particularmente importantes a lo largo del lado del pasajero de la cabina y la trayectoria interior de un vehículo comercial en giro. Los ciclistas y peatones pueden ser difíciles de ver de forma continua cuando el vehículo comienza a girar, especialmente cuando los usuarios de la vía están situados cerca de la cabina o de las ruedas delanteras.
Las condiciones meteorológicas y de iluminación crean desafíos adicionales. Un espejo convencional depende de la luz reflejada del entorno circundante. Los faros de los vehículos que siguen pueden causar deslumbramiento, mientras que la lluvia, la proyección de agua de la carretera, el polvo, la condensación y la escarcha pueden reducir la visibilidad. La calefacción de los espejos y los tratamientos de superficie pueden ayudar, pero no pueden optimizar dinámicamente la exposición, el contraste y el brillo de la imagen de la misma manera que un sistema de formación de imágenes electrónico.
Los grandes conjuntos de espejos exteriores también se sitúan directamente en la corriente de aire. Su efecto aerodinámico varía según el diseño del vehículo y la velocidad de funcionamiento, pero los soportes de cámara compactos pueden reducir potencialmente la resistencia en comparación con las carcasas de los espejos convencionales.
Lo que realmente hace un sistema de cámara-monitor
La función principal de un sistema de cámara-monitor es proporcionar los campos de visión indirecta regulados que tradicionalmente ofrecen los espejos exteriores. Un CMS típico consta de cámaras exteriores, hardware de procesamiento de imágenes, enlaces de transmisión de vídeo y pantallas instaladas en el interior de la cabina.
La posición de la cámara, la selección de la lente, el procesamiento de imágenes y la configuración de la pantalla ofrecen a los ingenieros una mayor flexibilidad para definir el campo de visión presentado que la superficie de un espejo convencional. Ciertas configuraciones de CMS pueden admitir tanto las vistas de Clase II como las de Clase IV, sujetas a la instalación a nivel de vehículo y a la validación regulatoria.
Un sistema de cámara-monitor no debe confundirse con un sistema de información de ángulos muertos. El CMS proporciona información visual al conductor, mientras que sistemas como el BSIS o el MOIS detectan usuarios específicos de la vía en áreas definidas y generan advertencias bajo condiciones de funcionamiento particulares. Estas funciones pueden integrarse en una plataforma de vehículo más amplia, pero siguen estando sujetas a sus propios requisitos técnicos y procesos de validación.
La misma distinción se aplica a la grabación, la vista perimetral y la telemática. La detección por IA, el AVM, el MDVR y la conectividad en la nube pueden integrarse con el CMS, pero no son funciones inherentes a todos los sistemas de cámara-monitor.
Ingeniería de un sistema de cámara-monitor listo para producción
Sustituir un espejo pasivo por un sistema electrónico requiere más que instalar una cámara y una pantalla. Un CMS listo para producción debe mantener la calidad de imagen, la baja latencia y la disponibilidad del sistema en todas las condiciones ambientales y de funcionamiento que encuentran los vehículos comerciales.
HDR para condiciones de conducción de alto contraste
La calidad de imagen es un factor clave en la aceptación del conductor de un sistema de cámara-monitor. Depende de la cadena de formación de imágenes completa, que incluye la lente, el sensor de imagen, el procesador de señal de imagen, el enlace de transmisión y la pantalla.
AUTOEQUIPS combina sensores de imagen con un procesamiento de señal avanzado para admitir un rango dinámico alto extendido, dependiendo del producto seleccionado y la configuración del sistema. El HDR ayuda a preservar los detalles cuando aparecen áreas brillantes y oscuras en la misma escena.
Un ejemplo es el deslumbramiento de los faros de los vehículos que siguen. En lugar de suprimir la fuente de luz en sí, el procesamiento HDR puede limitar la sobreexposición local y ayudar a preservar los detalles del vehículo, el carril y la carretera circundantes. También mejora la continuidad de la imagen en las entradas y salidas de los túneles, donde los cambios rápidos de iluminación pueden hacer que las cámaras de menor rango dinámico pierdan información temporalmente mientras ajustan la exposición.
Mitigación del parpadeo de los LED
Los semáforos LED, las luces de freno y los paneles de mensajes variables pueden funcionar a frecuencias que no se sincronizan con el tiempo de exposición y la velocidad de fotogramas de una cámara. Esto puede resultar en un parpadeo visible, bandas, fluctuaciones de brillo o pérdida temporal de información iluminada.
La mitigación del parpadeo de los LED ayuda a reducir estos efectos y a mantener una representación más estable y legible de las fuentes de luz LED en la pantalla de la cabina. El rendimiento sigue dependiendo de las características de la fuente de luz y de las condiciones de funcionamiento de la cámara, por lo que la mitigación del parpadeo debe evaluarse como parte del sistema de formación de imágenes completo.
Visibilidad con poca luz
El rendimiento con poca luz es otra consideración importante para los vehículos comerciales que operan de noche, en depósitos o alrededor de áreas de carga con iluminación deficiente.
Dependiendo de la configuración de la cámara y las condiciones de prueba especificadas, la sensibilidad con poca luz puede mejorar la visibilidad de la escena donde queda luz ambiental limitada. Las cifras de iluminación mínima siempre deben interpretarse junto con factores como el tiempo de exposición, la apertura, la ganancia, la velocidad de fotogramas y la reducción de ruido.
La sensibilidad con poca luz no significa formación de imágenes con luz cero. Los entornos completamente oscuros siguen requiriendo una fuente de iluminación visible o infrarroja adicional.
Transmisión de vídeo de baja latencia
Un amplio campo de visión debe estar respaldado por una transmisión de vídeo receptiva. El sistema de cámara-monitor de AUTOEQUIPS utiliza un enlace de vídeo basado en LVDS para admitir vídeo de alta resolución a hasta 60 fotogramas por segundo, dependiendo de la configuración del producto.
Una baja latencia de extremo a extremo ayuda a minimizar el retraso perceptible entre el movimiento fuera del vehículo y la imagen presentada al conductor. Esto es particularmente importante durante los cambios de carril, los giros, las maniobras de marcha atrás y las maniobras a baja velocidad.
La latencia debe especificarse como una medición completa de cámara a pantalla o de cristal a cristal bajo condiciones definidas. La velocidad de fotogramas y la latencia tampoco deben confundirse con el desenfoque de movimiento, que está influenciado por el tiempo de exposición, el rendimiento del sensor, el procesamiento de imágenes y la respuesta de la pantalla.
Legibilidad de la pantalla
La pantalla en la cabina debe seguir siendo legible bajo condiciones de luz ambiental cambiantes. Un alto brillo de la pantalla y una relación de contraste adecuada pueden favorecer la legibilidad con luz solar intensa, mientras que el tratamiento de superficie antirreflejos, el enlace óptico, el ángulo de la pantalla y el control automático de brillo pueden mejorar aún más el rendimiento.
El brillo por sí solo no garantiza la legibilidad bajo la luz solar directa. Por lo tanto, el rendimiento de la pantalla debe evaluarse junto con su posición en la cabina, la reflectancia de la superficie y el ángulo de visión normal del conductor.
Protección ambiental y calefacción
Las cámaras exteriores del CMS operan bajo lluvia, polvo, proyección de agua de la carretera, vibraciones y temperaturas extremas. Las carcasas de las cámaras exteriores con clasificación IP69K y los conectores especificados pueden proporcionar protección contra el polvo y los chorros de agua a alta presión y alta temperatura bajo condiciones de prueba definidas.
Un calefactor integrado para la ventana de la cámara también puede ayudar a eliminar la escarcha o la condensación en entornos fríos. Estas características favorecen el funcionamiento en condiciones exigentes, pero no eliminan la necesidad de un posicionamiento, mantenimiento e inspección adecuados de la cámara.
Vías regulatorias para los sistemas de cámara-monitor
La regulación ha desempeñado un papel importante para hacer del CMS una opción viable para los vehículos de producción en serie. Sin embargo, la posición regulatoria no es idéntica en todos los mercados, y el CMS no es universalmente obligatorio.
Reglamento n.º 46 de la ONU
El Reglamento n.º 46 de la ONU reconoce los sistemas de cámara-monitor homologados como dispositivos para la visión indirecta. Un CMS conforme puede sustituir a los espejos convencionales para los campos de visión correspondientes, siempre que el sistema y su instalación en el vehículo cumplan con los requisitos de homologación de tipo aplicables.
El cumplimiento va más allá de la cobertura de la cámara. También implica factores como el campo de visión mostrado, la ampliación, la resolución, la calidad de la imagen, la latencia, el posicionamiento del monitor, la disponibilidad del sistema y la indicación de fallos.
La homologación de un componente individual no hace que automáticamente todas las instalaciones del vehículo sean conformes. Las posiciones finales de las cámaras, la disposición de los monitores y la geometría del vehículo deben evaluarse como parte del proceso de homologación aplicable.
Requisitos de la Unión Europea
La Unión Europea aplica el Reglamento n.º 46 de la ONU dentro de su marco de homologación de vehículos. Por separado, el Reglamento General de Seguridad de la UE ha ampliado la protección de los usuarios vulnerables de la vía a través de requisitos que cubren funciones como la información de ángulos muertos, la detección de marcha atrás, las advertencias para peatones y ciclistas, y la mejora de la visión directa para vehículos pesados.
Estas medidas no exigen que todos los vehículos utilicen un sistema de cámara-monitor. Sin embargo, aumentan la importancia de la visibilidad del vehículo y crean oportunidades para integrar el CMS con funciones de detección activa y advertencia validadas por separado.
GB 15084-2022 en China
El GB 15084-2022 establece los requisitos técnicos para los dispositivos de visión indirecta en el mercado chino, incluidos los sistemas de cámara-monitor. Proporciona una vía regulatoria para que las instalaciones de CMS conformes sustituyan a los espejos convencionales correspondientes en los vehículos homologados.
Aunque el GB 15084-2022 y el Reglamento n.º 46 de la ONU abordan objetivos de visión indirecta similares, los fabricantes aún deben confirmar los requisitos específicos, los procedimientos de homologación y las configuraciones de los vehículos aplicables a cada mercado.
Estados Unidos
La posición regulatoria en los Estados Unidos sigue siendo diferente a los marcos del Reglamento n.º 46 de la ONU y el chino. Las autoridades federales han evaluado las alternativas basadas en cámaras a través de investigaciones, peticiones, consultas públicas y exenciones limitadas para vehículos comerciales.
Estas actividades no deben interpretarse como una aprobación general para sustituir los espejos exteriores obligatorios en todos los vehículos nuevos. Los OEM y las flotas deben evaluar los requisitos aplicables de la NHTSA, la FMCSA y a nivel estatal para cada aplicación prevista.
Lo que debe abordar un CMS listo para producción
Un espejo convencional sigue proporcionando una imagen reflejada sin energía eléctrica. Un sistema de cámara-monitor depende de cámaras, pantallas, fuentes de alimentación, hardware de procesamiento y enlaces de comunicación. Por lo tanto, la fiabilidad del sistema es una parte central del desarrollo del CMS.
Un diseño listo para producción debe abordar:
- Tiempo de arranque del sistema
- Latencia de imagen de extremo a extremo
- Obstrucción y contaminación de la cámara
- Legibilidad de la pantalla
- Interrupción de energía y variación de voltaje
- Fallos de cámara, cable y pantalla
- Calefacción de lentes y protección ambiental
- Compatibilidad electromagnética
- Detección de fallos e indicación de averías
- Requisitos de seguridad funcional y ciberseguridad
- Diagnóstico y capacidad de servicio a nivel de vehículo
Las pruebas de laboratorio y el funcionamiento en el mundo real proporcionan diferentes formas de evidencia. Las pruebas de laboratorio permiten evaluar la temperatura, la vibración, la entrada de agua, las condiciones de CEM y las condiciones eléctricas de manera controlada y repetible. Las pruebas de vehículos de los OEM confirman la integración y el rendimiento de la aplicación. La experiencia de funcionamiento en campo proporciona entonces evidencia adicional a través de diferentes vehículos, climas y ciclos de trabajo.
Por qué la adopción del sistema de cámara-monitor tiene sentido comercial
El caso comercial para el CMS difiere entre los fabricantes de vehículos y los operadores de flotas.
Valor para los fabricantes de vehículos
Para los OEM, la homologación es una parte crítica del cronograma de desarrollo y lanzamiento del vehículo. Una plataforma CMS modular diseñada en torno a los requisitos relevantes puede aumentar la reutilización de hardware y software en varios programas de vehículos.
La configuración final y la homologación siguen siendo específicas para el mercado objetivo y el vehículo, pero una plataforma común puede reducir el trabajo de ingeniería duplicado y apoyar un proceso más eficiente de:
- Integración de cámara y monitor
- Instalación mecánica
- Desarrollo de arquitectura eléctrica
- Comunicación CAN J1939
- Implementación de diagnósticos
- Calibración de imagen
- Validación a nivel de vehículo
- Homologación específica del mercado
El CMS también puede apoyar la diferenciación del vehículo a través de un diseño de cabina más moderno, una mejor visión indirecta y la posible integración de funciones adicionales de asistencia al conductor.
Valor para los operadores de flotas
Para las flotas, la mejora de la visibilidad durante los giros, las maniobras de marcha atrás y las maniobras a baja velocidad puede ayudar a reducir la exposición a colisiones por ángulos muertos y sus riesgos asociados de reparación, seguros y tiempo de inactividad del vehículo.
El resultado real de seguridad depende del diseño del sistema, la instalación, el mantenimiento y el uso por parte del conductor. Por lo tanto, el CMS debe presentarse como una herramienta que apoya una conducción más segura, en lugar de un sistema que elimine todos los ángulos muertos o garantice la reducción de accidentes.
Los soportes de cámara exteriores compactos también pueden reducir la resistencia aerodinámica en comparación con las carcasas de los espejos convencionales. En los vehículos de larga distancia, esto puede contribuir potencialmente a un menor consumo de combustible o energía, aunque el beneficio medible depende del diseño del vehículo, el perfil de velocidad, el kilometraje anual y el ciclo de trabajo operativo.
Evidencia de la producción en serie
La evidencia de fiabilidad es particularmente importante al sustituir un espejo pasivo por un sistema electrónico. AUTOEQUIPS ha respaldado aplicaciones de producción en serie de sus soluciones de visión para vehículos comerciales desde 2019.
Según los registros de campo de AUTOEQUIPS, los vehículos equipados con sus sistemas de visión han acumulado más de 269 millones de kilómetros de funcionamiento en el mundo real. Esta experiencia operativa complementa las pruebas de laboratorio y la validación a nivel de vehículo de los OEM al proporcionar evidencia de diversos vehículos, climas y entornos operativos.
Al evaluar tales cifras, los fabricantes de vehículos deben considerar el alcance de los datos, los productos incluidos, el período de informe y el método utilizado para calcular el kilometraje acumulado. Los resultados de las pruebas trazables, los documentos de certificación, los registros de campo y las referencias de proyectos proporcionan en conjunto una base más sólida para evaluar la madurez del producto que cualquier cifra individual por sí sola.
Más allá de la sustitución de espejos
El potencial a largo plazo de un sistema de cámara-monitor va más allá de su función central de visión indirecta. Una plataforma CMS escalable con suficientes recursos informáticos, interfaces de vehículo y arquitectura de software puede admitir capacidades adicionales basadas en visión, manteniendo al mismo tiempo una separación adecuada entre las funciones relacionadas con la seguridad.
Las interfaces CAN J1939 y Automotive Ethernet pueden permitir el intercambio de datos con los controladores del vehículo, mientras que UDS puede admitir funciones de diagnóstico y servicio. Cuando se conecta a través de una puerta de enlace de vehículo autorizada o una unidad de telemática, el CMS también puede participar en flujos de trabajo de diagnóstico remoto y actualización de software controlada.
Las funciones adicionales deben integrarse y validarse por separado. Por ejemplo, las alertas de un sistema de ángulo muerto o de monitoreo del conductor pueden presentarse a través de una HMI compartida en la cabina. Una arquitectura multicámara escalable también puede combinar el CMS con la vista perimetral por IA para proporcionar una imagen cenital compuesta durante las maniobras a baja velocidad en depósitos, áreas de carga y otros espacios confinados.
Cuando se integra con una unidad MDVR o de telemática, los eventos seleccionados y la información del estado del sistema pueden ponerse a disposición de las plataformas autorizadas de gestión de flotas. Estas funciones conectadas requieren medidas adecuadas de ciberseguridad, control de acceso y protección de datos.
En esta arquitectura, el CMS se convierte en la base de una plataforma de visión para vehículos comerciales más amplia, en lugar de ser simplemente un sustituto digital de un espejo de cristal.
Perspectivas
El sistema de cámara-monitor se está convirtiendo en una alternativa cada vez más viable a los espejos convencionales. Europa y China han establecido vías de homologación para las instalaciones de CMS conformes, mientras que otros mercados continúan evaluando las alternativas basadas en cámaras.
Los avances en sensores de imagen, pantallas y procesamiento de baja latencia están mejorando el rendimiento del sistema y la aceptación por parte del conductor. Los posibles beneficios en visibilidad, aerodinámica e integración del vehículo también están fortaleciendo el caso de negocio para los fabricantes de vehículos y los operadores de flotas.
No obstante, la adopción del CMS sigue dependiendo del mercado objetivo, la categoría del vehículo, el diseño de la instalación y la estrategia de validación. Los fabricantes deben buscar proveedores que puedan proporcionar un cumplimiento documentado de los requisitos aplicables, evidencia trazable de laboratorio y de campo, y un soporte integral para la integración mecánica, eléctrica, de software y a nivel de vehículo.
